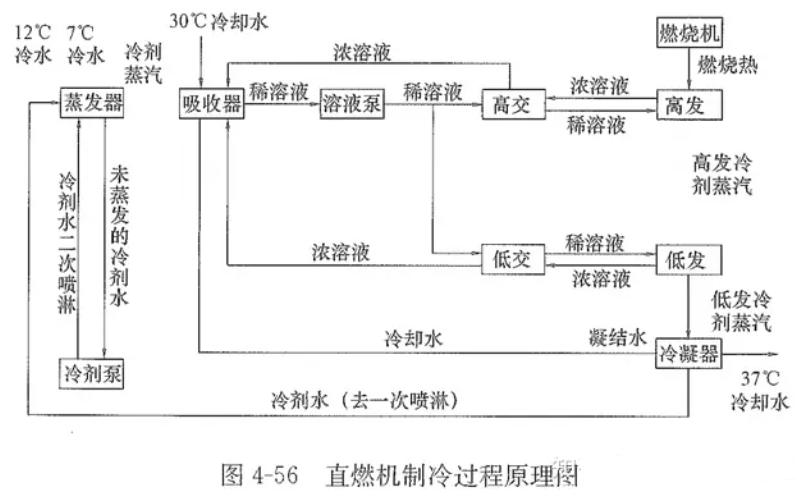

直燃机制冷过程原理图如图4-56所示。

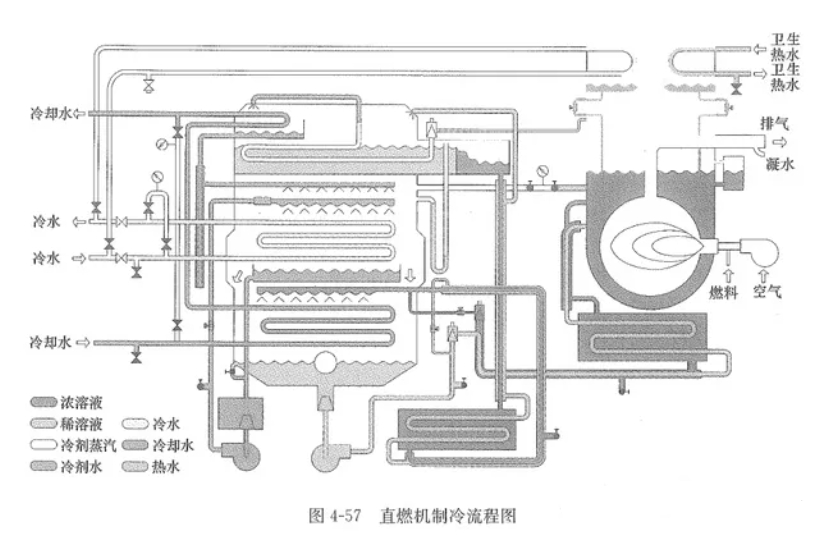

直燃机制冷流程图如图4-57所示。

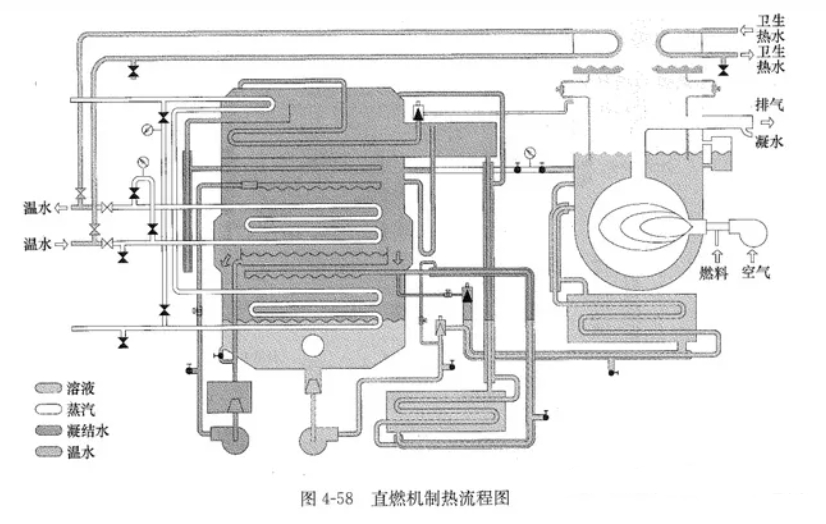

直燃机制热流程图如图4-58所示。
直燃机通过燃气（或燃油）直接提供热能，制取5℃以上冷水和70℃以下热水的冷热水机组。直燃机通常是由高压发生器、低压发生器、冷凝器、蒸发器、吸收器等主要设备组成。

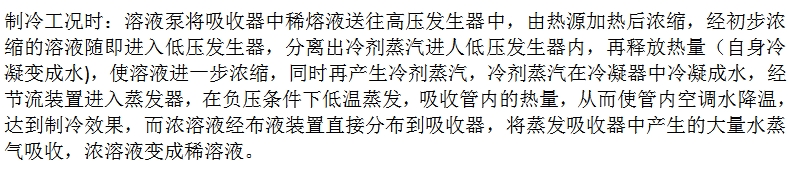

制冷循环过程是溴化锂溶液在机内由稀变浓，再由浓变稀和冷剂水由液态转为汽态，再由汽态转为液态的循环，两个过程同时进行，周而复始，达到制冷目的。
