1 系统型式
(1) 直供式。冷水经过换热器升温后直接供到卫生热水用户。如前所述,这种型式热水出口温度不稳定,因此,只能用在对水温要求不高的场合。

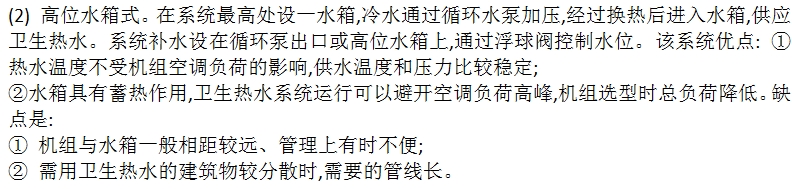

(3) 低位水箱式。这种型式就是在机房内设一水箱,冷水通过循环泵加压,经过换热后进入水箱,再从水箱分配到各用水点。系统补水设在循环水泵出口。这种型式克服了高位水箱式的缺点,管理方便,特别是在需用卫生热水的建筑物较多时更具优越性,但这种型式对补水压力要求较高,当补水压力不稳定时,系统供水压力不稳,补水压力不足时系统无法运行,这时就需附加稳压装置。

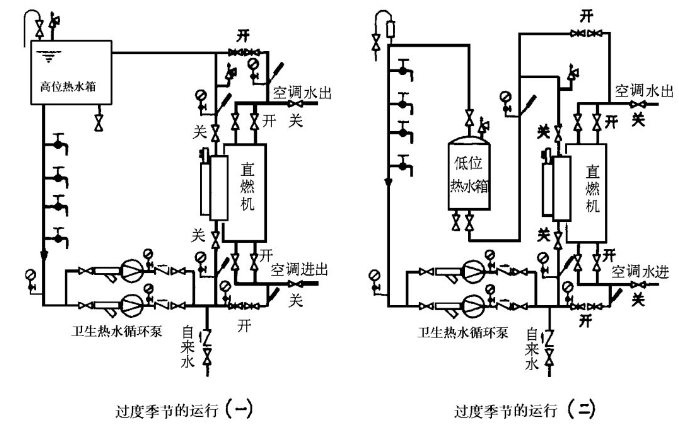

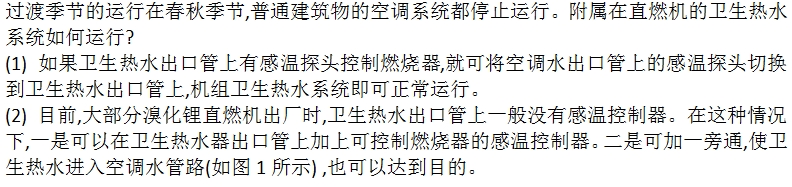

图1 过渡季节运行流程
卫生热水的设计
在卫生热水设计时,对于水质较差(含盐、含砂、含藻等) 的地区,应对水进行处理,处理时可以使用电子水处理仪,这种方式处理效果较好,且不需专门管理。另外在系统上要设置过滤器,以防止堵塞、减少结垢。
|
