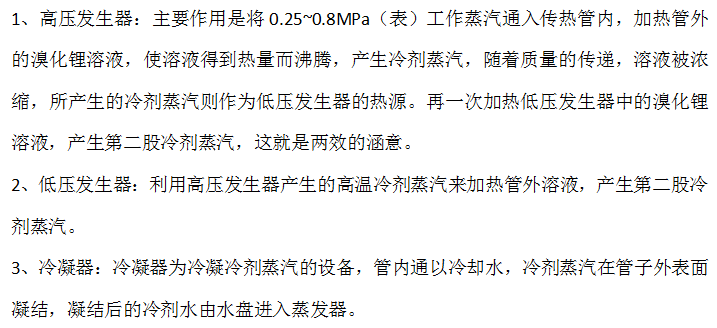

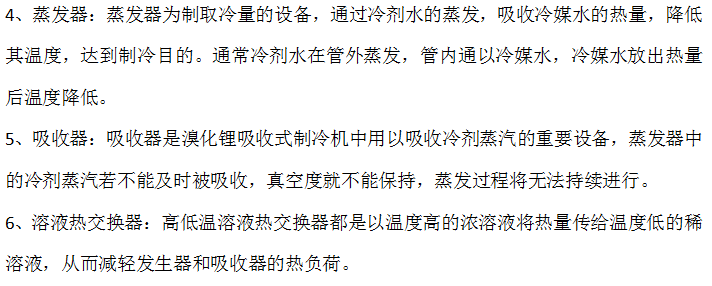

蒸汽型双效机组由高压发生器、低压发生器、冷凝器、蒸发器、吸收器、高温热交换器、低温热交换器及凝水回热器等换热设备、屏蔽泵、阀门、电控箱组成。整台机组属二筒结构,低压发生器、冷凝器、蒸发器和吸收器为主筒体,其中低压发生器—冷凝器位于主筒体上部份,蒸发器—吸收器位于主筒体下部份,高压发生器为另一筒体。
7、凝水回热器:作用在于使高压发生器出口高温凝水与稀溶液进行热交换,降低凝水的出口温度,同时提高进入低压发生器稀溶液的温度,进一步提高机组的热效率。
