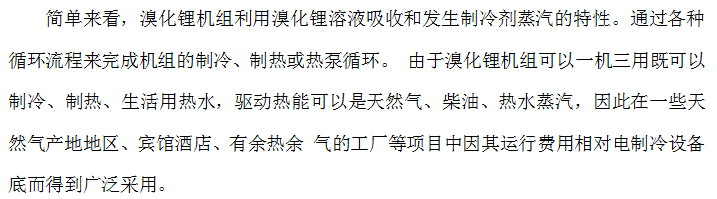

溴化锂机组又叫溴化锂吸收式制冷机组,是以溴化锂溶液为吸收剂材料,以水为制冷剂溶液,利用水在高真空中蒸发吸热达到制冷的目的。

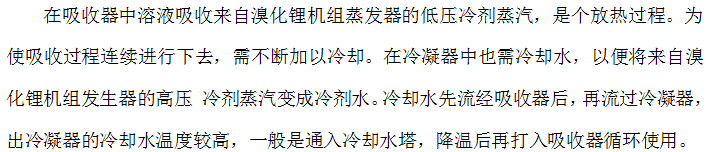

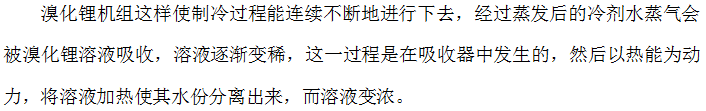

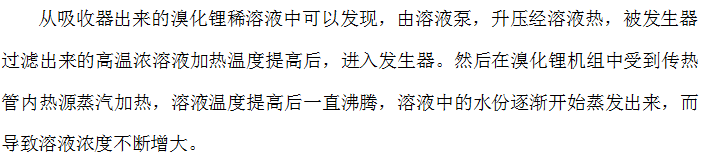

这样在发生器中得到的蒸汽在冷凝器中凝结成水,经节流后再送至蒸发器中蒸发。如此循环达到连续制冷的目的。可见溴化锂机组主要是由吸收器、发生器、冷凝器和蒸发器四部分组成的。
单效溴化锂机组的热源蒸汽压力一般为0.098MPa(表压)。发生器中蒸发出来的冷剂水蒸气向上经挡液板进入冷凝器,挡液板起汽液分离作用,防止液滴随蒸汽进入凝凝器。冷凝器的传热管内通入冷却水,所以管外冷剂水蒸气被冷却水冷却,冷凝成水,此即冷剂水。
|
