中央空调系统风机盘管属于半集中式、空气一水式系统。它是将主要由风机和盘管(换热器)组成的机组,直接设在空词房间内,开动风机后,可将室内空气吸入机组,经空气过滤器过滤、再经盘管冷却或加热处理后,就地送入房间,以达到空调的目的。
风机盘管机组所用的冷水或热水,是由制冷机房或热交换站集中供应的。室内所需的新鲜空气,是由新风处理机组将室外空气作集中处理后,经风道送入各个房间的。室内的冷,热负荷,分别由空气和水来负担。通常所说的风机盘管空调系统,多半指的是风机盘管机组加独立新风的系统。不设新风的风机盘管机组,由于卫生条件差,用得较少。
这种空调系统可用于宾馆、公寓,医院、办公楼等高层多房间的建筑物中,同时也可用于小型多室住宅建筑的大面积空词。对于需增设空调的小面积:多房间的旧建筑来说,采用这种空调方式也是比较合适的,因为它占地面积小,占用空间也小,无需大拆大改,易于施工安装。所以,得到广泛的应用。
风机盘管机组的构造、类型和特点
机组主要由风机,电动机、盘管,空气过滤器、凝水盘和箱体所组成,还配有室温自动调节装置。机组一般分为立式、卧式、立柱式和顶棚式四种,根据室内装修的需要,又可做成明装或暗装。

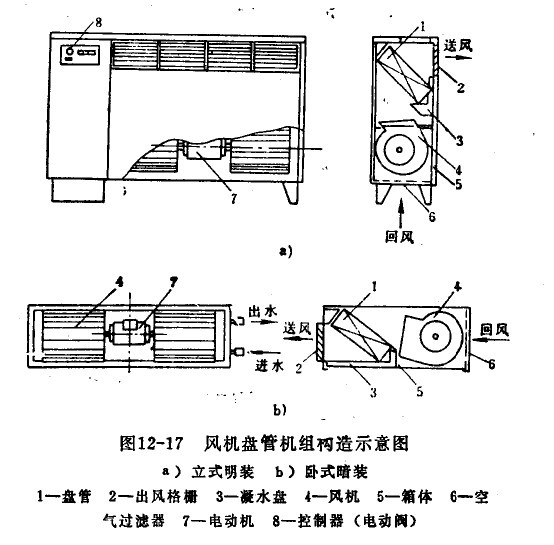

图12-17为风机盘管机组构造示意图。机组箱体5采用型钢骨架和薄钢板制成,其出风格栅2做成固定式或可调式。围护面板可以拆卸,便于检修内部设备。明装机组箱体表面喷上彩漆,与建筑装饰相协调,可兼作室内陈设。出风口位置有上出风和前出风两种。
风机4的型式为双进风离心式通风机,叶轮用铝板模压成型,噪声低,并由可调速的低噪声电动机驱动,有高、中、低三档转速,借以改变风机风量。
盘管1(实际上是冷、热交换器)一般采用铜管套铝片,管片结合紧密,传热性能好。为收集凝结水设有凝水盘3。 空气过滤器6通常设在机组的下部或侧部,用来过滤回风中的尘埃,其滤料一般采用粗孔泡沫塑料。过滤器作成抽屉式,便于进行调换或清洗。
|
