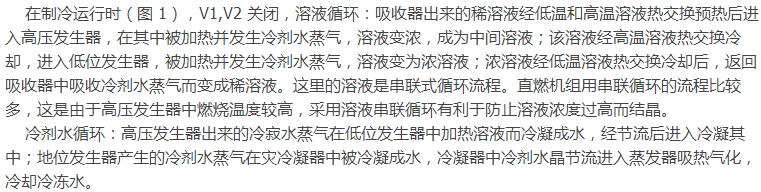

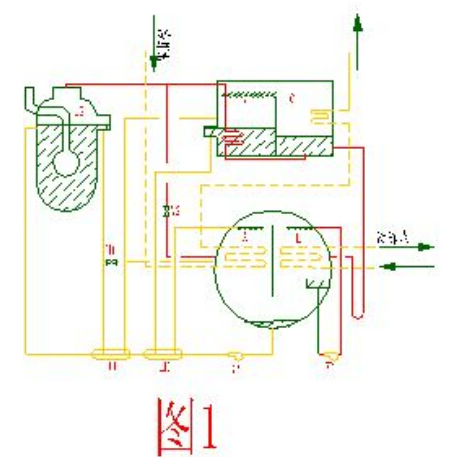

如图 1，2 为直燃型溴化锂吸收式冷热水机组的制冷与采暖流程。

图中：

    C----冷凝器       A----吸收器      E----蒸发器      LG----低位发生器      HG----高位发生器      EP----蒸发器泵      GP----发生器泵        LH----低温溶液热交换器           HH----高温溶液热交换器

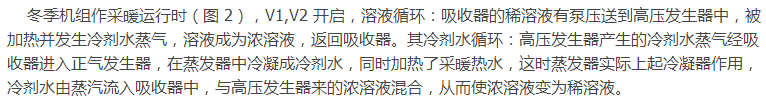

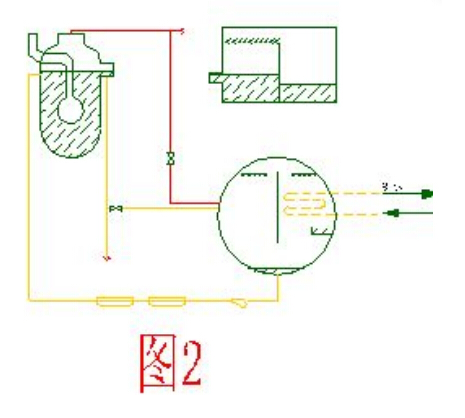

    （注意：在图 2 中，由于是采暖运行，其高位和低位溶液交换器，低位发生器，冷凝器，吸收器，蒸发器不参加工作，图中未画出。）
