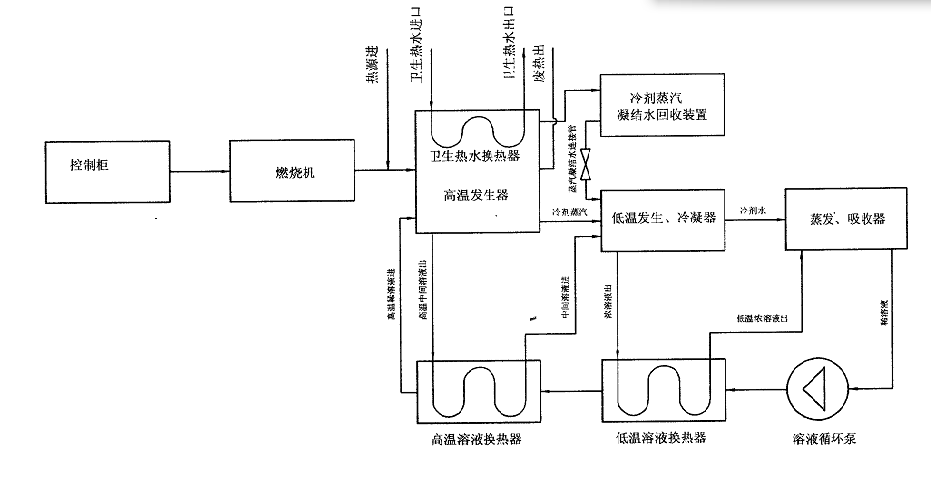

如图。该溴化锂吸收式制冷机制冷时牛产卫生热水节能装置，包括溴化锂吸收式制冷机的高温发牛器和与高温发生器相连的低温发生、冷凝器：存高温发牛器内腔的上部设有卫生热水换热器，该卫生热水换热器与高温发生器外设置的卫生热水进口、卫生热水出口连通。这些基本结构与现有技术相同不再赘述。
本实用新型的改进在于，卫生热水换热器的下方设有冷剂蒸汽凝结水回收装置，该冷剂蒸汽凝结水同收装置经过管道和调节阀门将卫生热水换热器产生的凝结水送入低温发生、冷凝器中。其主要工作过程为：

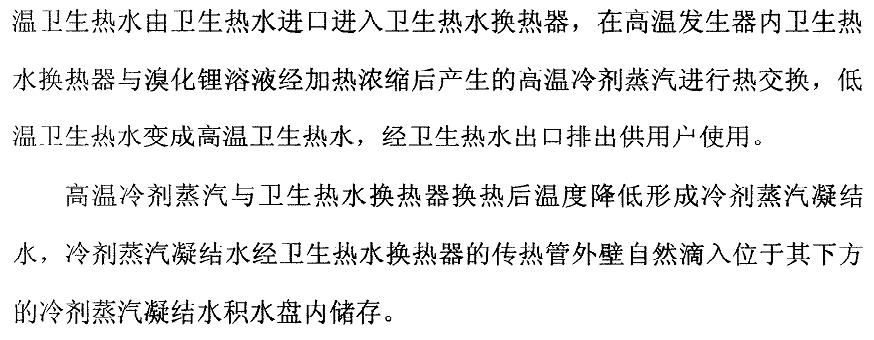

天然气由燃烧机燃烧或蒸汽等热源加热高温发生器内的溴化锂溶液，低
|
