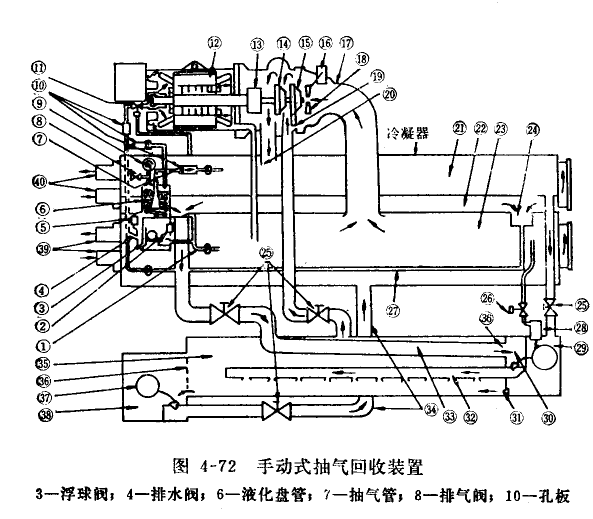

1.R-12机组用手动式抽气回收装置(图4-72)
这种专用于高压制冷剂R-12的空调用离心式制冷机组上的手动式抽气回收装置主要由制冷剂液化盘管、抽气冷凝室、排水阀、排气阀、压力表、制冷剂浮球阀以及制冷剂管路所组成。抽气管7从冷凝器顶部抽气,通过过滤器与孔板10,将制冷剂气体与水分等混合气连续喷散在制冷剂液化盘管6上。制冷剂组分被液化,水分也被液化。水分浮在制冷剂液上部。水分由排水阀4排出。如果有空气等不凝结气体,则这类气体聚积在抽气冷凝室空腔上部,使得室内压力上升到一定值,手动打开排气阀8,将不凝结气体排空。被液化盘管6冷凝下来的制冷剂液体经过底部浮球阀3自动返回蒸发器。制冷剂回收液体靠冷凝器与蒸发器之间的压力差形成流动,将制冷剂液不断地回收。

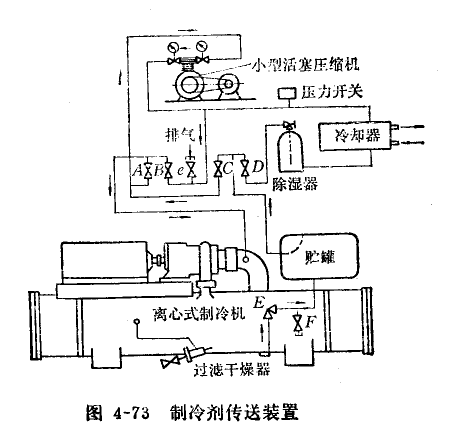

2.R-12机组用制冷剂传送装置(图4-73)
这种装置由小型活塞压缩机、冷却器、除湿器、贮罐及若干个截止阀等组成。这种制冷剂传送装置具有从外部对机组加入制冷剂液、抽出机组内制冷剂气、把机组中的制冷剂液—气抽送入贮罐、从贮罐中把制冷剂液—气放入机组等几种作用。图4-73表示出将制冷剂抽出贮罐时的作用。起动小活塞压缩机后,贮罐中的制冷剂经过阀C到小活塞压缩机进口。小活塞压缩机出口增压后的制冷剂,一部分经过阀B进入离心式制冷压缩机的进气管路上,另一部分通过冷却器、除湿器或进入机组或进入贮罐。国产R-12的KF240×0空调用离心式制冷机组即采用上述装置,使用维修均比较方便。
|
